เซ็นเซอร์ตรวจจับความเคลื่อนไหว (Motion Sensor)
เซ็นเซอร์ตรวจจับความเคลื่อนไหว (Motion Sensor)
เซ็นเซอร์ตรวจจับความเคลื่อนไหว
เป็นอุปกรณ์ที่แปลงการตรวจจับความเคลื่อนไหวเป็นสัญญาณไฟฟ้า
โดยทั่วไปเซ็นเซอร์ตรวจจับความเคลื่อนไหวมี 3 ประเภทคือ
– เป็นเซ็นเซอร์ที่รับความร้อนจากร่างกายเมื่อเคลื่อนที่ ไม่มีการปล่อยพลังงานออกมาจากเซ็นเซอร์
2. Ultrasonic
- เป็นเซ็นเซอร์ที่มีการปล่อยคลื่นอัลตร้าโซนิกออกมาและตรวจวัดการสะท้อนของคลื่นเมื่อวัตถุเคลื่อนที่
3. Microwave
- เป็นเซ็นเซอร์ที่มีการปล่อยคลื่นไมโครเวฟออกมาและตรวจวัดการสะท้อนของคลื่นเมื่อวัตถุเคลื่อนที่
ในโครงงานนี้ได้เลือกใช้เซ็นเซอร์ตรวจจับความเคลื่อนไหวประเภท Passive infrared sensors
Passive infrared sensors (PIR sensor)
เป็น
อุปกรณ์ที่ตรวจจับความเคลื่อนไหวด้วยการตรวจวัดความร้อนในพื้นที่ที่ต้องการ
ความร้อนวัดได้จากการเปลี่ยนแปลงระดับรังสีอินฟราเรดที่ปล่อยออกมาจากวัตถุ
เมื่อวัตถุเคลื่อนที่ ( สิ่งมีชีวิตทุกชนิด
จะแผ่รังสีอินฟราเรดออกมาจากตัวเอง
การแผ่รังสีดังกล่าวเกิดจากการเคลื่อนที่ของอิเล็กตรอนในอะตอม
ปริมาณรังสีจะมีมากน้อยตามแต่โครงสร้างทางเคมี
และอุณหภูมิของวัตถุหรือสิ่งมีชีวิตนั้นๆ )
จึงทำให้สามารถตรวจจับสัญญาณลอจิกที่เปลี่ยนแปลงที่ขาเอาต์พุตได้
ส่วนประกอบที่สำคัญของ PIR sensor
1. เลนส์ - สำหรับควบคุมหรือโฟกัสพื้นที่ในการตรวจจับความเคลื่อนไหว
2. เซ็นเซอร์ - เป็นตัวแปลงพลังงานความร้อนจากรังสีอินฟราเรด มาเป็นสัญญาณทางไฟฟ้า
2. เซ็นเซอร์ - เป็นตัวแปลงพลังงานความร้อนจากรังสีอินฟราเรด มาเป็นสัญญาณทางไฟฟ้า
ในโครงงานนี้ได้เลือกใช้โมดูล PIR sensor #555-28027 ของบริษัท Parallax
PIR sensor #555-28027
รูป โมดูลตรวจความเคลื่อนไหว (PIR sensor #555-28027)
PIR sensor #555-28027 เป็นแผงวงจรตรวจจับความเคลื่อนไหวด้วยการตรวจวัดความร้อน สามารถวัดได้ไกลถึง 6 เมตร มีขนาดเล็ก ถูกออกแบบมาให้ใช้งานกับไมโครคอนโทรลเลอร์ได้ง่ายโดยใช้ขาเชื่อมต่อเพียง 1 ขา และสามารถเลือกโหมดสัญญาณเอาต์พุตได้
คุณสมบัติ
- ใช้ไฟเลี้ยง +3 ถึง +5 โวลต์ ต้องการกระแสไฟฟ้ามากกว่า 3 มิลลิแอมป์
- สามารถตรวจจับความเคลื่อนไหวได้ในช่วง 6 เมตร
- รัศมีในการตรวจจับ 70 องศา
- สัญญาณเอาต์พุต 1 บิต
- อุณหภูมิในการทำงานอยู่ในช่วง 0 ถึง 50 องศาเซลเซียส (ใช้ในพื้นที่ร่ม)
- ใช้เวลาในการเรียนรู้สภาพแวดล้อม 10 ถึง 60 วินาที ในช่วงเวลานี้ควรจะมีตามการเคลื่อนไหวน้อยที่สุดในพื้นที่ที่มีการตรวจจับ เพื่อให้สามารถทำงานได้อย่างถูกต้อง
- ขนาด 32.2 มิลลิเมตร × 24.3 มิลลิเมตร × 25.4 มิลลิเมตร (กว้าง × ยาว × สูง)
- ใช้ไฟเลี้ยง +3 ถึง +5 โวลต์ ต้องการกระแสไฟฟ้ามากกว่า 3 มิลลิแอมป์
- สามารถตรวจจับความเคลื่อนไหวได้ในช่วง 6 เมตร
- รัศมีในการตรวจจับ 70 องศา
- สัญญาณเอาต์พุต 1 บิต
- อุณหภูมิในการทำงานอยู่ในช่วง 0 ถึง 50 องศาเซลเซียส (ใช้ในพื้นที่ร่ม)
- ใช้เวลาในการเรียนรู้สภาพแวดล้อม 10 ถึง 60 วินาที ในช่วงเวลานี้ควรจะมีตามการเคลื่อนไหวน้อยที่สุดในพื้นที่ที่มีการตรวจจับ เพื่อให้สามารถทำงานได้อย่างถูกต้อง
- ขนาด 32.2 มิลลิเมตร × 24.3 มิลลิเมตร × 25.4 มิลลิเมตร (กว้าง × ยาว × สูง)
โหมดสัญญาณเอาต์พุต
โหมดสัญญาณเอาต์พุตสามารถเลือกใช้งานได้ 2 แบบ คือ
1. สัญลักษณ์ H (HIGH) หมายถึง เอาต์พุตเป็นลอจิก 0 เมื่ออยู่ในสภาวะปกติ และเอาต์พุตเป็นลอจิก 1 เมื่อตรวจจับความเคลื่อนไหวได้
2. สัญลักษณ์ L (LOW) หมายถึง เอาต์พุตเป็นลอจิก 0 เมื่ออยู่ในสภาวะปกติ และเอาต์พุตเป็นลูกคลื่นลอจิก 1 สลับกับ 0 อย่างต่อเนื่อง(pulse) เมื่อตรวจจับความเคลื่อนไหวได้
ในโครงงานนี้ได้เลือกใช้สัญญาณเอาต์พุตในโหมด H

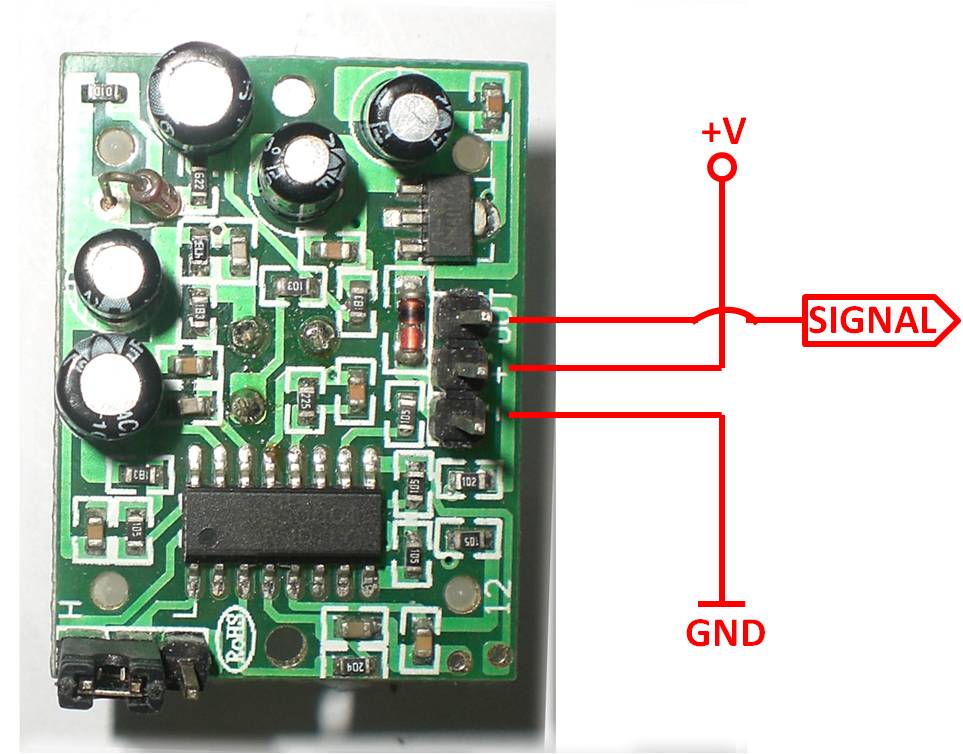

จุดเชื่อมต่อการใช้งานของ PIR sensor #555-28027
รูปแสดงจุดเชื่อมต่อการใช้งานของ PIR sensor #555-28027
การนำไปใช้งาน
จุดเชื่อมต่อสำหรับใช้งานมีทั้งหมด 3 จุด
1. ขาไฟเลี้ยง (+) สำหรับต่อไฟเลี้ยงแรงดัน +3.3 ถึง +5 โวลต์
2. ขาเอาต์พุต (OUT) สำหรับต่อเข้ากับขาอินพุตของไมโครคอนโทรเลอร์
3. ขากราวน์ (-) สำหรับต่อกราวด์ 0 โวลต์
